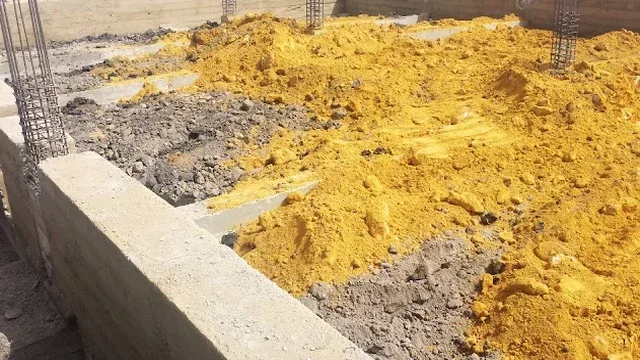

Diseño de Muros de Contención en Antofagasta

El error más frecuente que vemos en Antofagasta es aplicar un diseño estándar de muro sin considerar el ambiente marino agresivo ni la fatiga sísmica acumulada en la estructura. La ciudad no solo enfrenta el evento máximo probable de la NCh433, sino una corrosión acelerada por la niebla salina que en pocos años degrada el acero de refuerzo si no se especifica bien el recubrimiento. Cuando una contención falla en la cornisa del cerro o en un estacionamiento subterráneo cerca del puerto, la reparación cuesta varias veces el valor del diseño original. Por eso nuestro equipo integra el cálculo estructural con un ensayo triaxial sobre muestras locales para definir la envolvente de resistencia real del suelo de fundación, y combinamos esa información con la microzonificación sísmica del sector para no sobredimensionar ni subestimar el empuje dinámico.

En Antofagasta un muro de contención no se diseña solo para sostener tierra: se diseña para sobrevivir cincuenta años de ciclos sísmicos y niebla salina.

Metodología y alcance

El punto de partida es el reconocimiento del terreno con equipos que se adaptan a la topografía antofagastina. Usamos sondas portátiles que suben sin problema a terrenos de la Quebrada La Chimba y penetrómetros que operan en plataformas angostas del borde costero. La clave está en que el modelo de cálculo no se alimenta de tablas genéricas, sino de parámetros obtenidos en nuestro laboratorio acreditado bajo ISO 17025. Ahí ejecutamos límites de Atterberg para identificar el potencial de cambio volumétrico de las arcillas limosas del sector norte, y granulometría para la curva de distribución de los rellenos artificiales que abundan en la expansión urbana hacia el sur. Con esos datos, el software de elementos finitos modela la interacción suelo-estructura bajo el espectro de diseño de la NCh2369, generando un muro que trabaja con la geología local, no contra ella.

Contexto geotécnico local

Con 361 mil habitantes y el antecedente del terremoto de Tocopilla en 2007, que dejó daños visibles en muros mal concebidos de la región, Antofagasta sabe que la amenaza sísmica no es teórica. El riesgo se concentra en las laderas de los cerros que rodean la ciudad, donde una mala estimación del empuje pasivo al pie del muro puede desencadenar un deslizamiento progresivo durante un enjambre sísmico. Los suelos con alto contenido de sales solubles añaden otra variable peligrosa: la cristalización de sales en la interfaz suelo-muro genera presiones de expansión que las fórmulas clásicas de Rankine no contemplan. Nuestro diseño incorpora sistemas de drenaje con geotextil no tejido y lloradores dimensionados para la escasa pero intensa precipitación de la zona, evitando que el agua se acumule tras el muro y duplique el empuje hidrostático en un evento de lluvia estival.

Parámetros técnicos

Parámetro	Valor típico
Aceleración sísmica efectiva (Ao)	0.40g (Zona 3 NCh433)
Tipo de suelo predominante	Roca meteorizada y arenas limosas
Altura máxima de contención típica	3 a 12 metros en terrazas urbanas
Recubrimiento mínimo armadura (ambiente marino)	7 cm según NCh170 Of.2016
Coeficiente de empuje activo (Ka)	Calculado por Coulomb con ángulo de fricción local
Factor de seguridad al volcamiento	≥ 2.0 (estático) y ≥ 1.5 (sísmico)

Servicios técnicos vinculados

Muros en voladizo de hormigón armado

Para desniveles de hasta 8 metros en accesos a edificios del sector centro-sur, con cálculo de estabilidad externa e interna verificado en software de elementos finitos.

Muros de suelo reforzado con geogrilla

Solución flexible para terraplenes de la zona industrial La Negra, donde el suelo de relleno compactado trabaja junto con la geogrilla para absorber deformaciones sísmicas sin colapsar.

Pantallas ancladas para excavaciones

Muros verticales con anclajes activos en varios niveles, ideales para subterráneos en el casco céntrico donde el espacio es mínimo y hay edificios vecinos que proteger.

Muros de gaviones para control de quebradas

Estructuras permeables que disipan la energía de las bajadas de agua esporádicas en la Quebrada La Cadena y otras cuencas locales, sin generar presiones hidrostáticas detrás del muro.

Consultas frecuentes

¿Cuánto cuesta el diseño de un muro de contención en Antofagasta?

El diseño estructural y geotécnico de un muro de contención en Antofagasta se ubica en el rango de $445.000 a $2.173.000, dependiendo de la altura, la complejidad del perfil de suelo y si se requieren anclajes o sistemas de drenaje especiales. Cada proyecto se cotiza individualmente luego de revisar los antecedentes del terreno.

¿Qué norma sísmica aplica para muros de contención en Antofagasta?

El diseño se rige por la NCh433 para la demanda sísmica general y la NCh2369 para el cálculo de empujes dinámicos y estabilidad. Además, la NCh1508 establece los requisitos del estudio de mecánica de suelos que alimenta el modelo de cálculo, obligatorio para cualquier muro de más de 2 metros de altura.

¿Se puede construir un muro de contención en suelo salino del borde costero?

Sí, pero requiere especificaciones especiales de durabilidad. El diseño debe considerar un recubrimiento mayor de la armadura (mínimo 7 cm según NCh170), uso de cemento resistente a sulfatos y un sistema de impermeabilización en la cara enterrada del muro. El estudio de suelos incluye la caracterización química del contenido de sales para dimensionar correctamente estas protecciones.
