La normativa sísmica chilena, con la NCh433 y la NCh2369 como pilares, exige soluciones de contención robustas en una ciudad donde el riesgo telúrico es parte de la planificación diaria. En Antofagasta, el diseño de anclajes activos y pasivos no es un complemento, es una necesidad estructural. Trabajamos sobre la terraza costera y el macizo rocoso de la cordillera de la costa, donde la presencia de sales y la fracturación imponen condiciones límite que pocas veces aparecen en los manuales.
Un ensayo CPT en la plataforma litoral puede revelar intercalaciones de arena limosa con costras salinas, obligando a recalcular la longitud de bulbo para garantizar la adherencia en un medio químicamente agresivo. Nuestro equipo aborda cada proyecto verificando la compatibilidad de la lechada de cemento con el terreno natural, porque en este entorno costero la corrosión bajo tensión es un fantasma silencioso.
En Antofagasta la adherencia del bulbo de anclaje se redefine caso a caso: la sal costera y la roca fracturada no permiten extrapolar valores de tabla.
Metodología y alcance

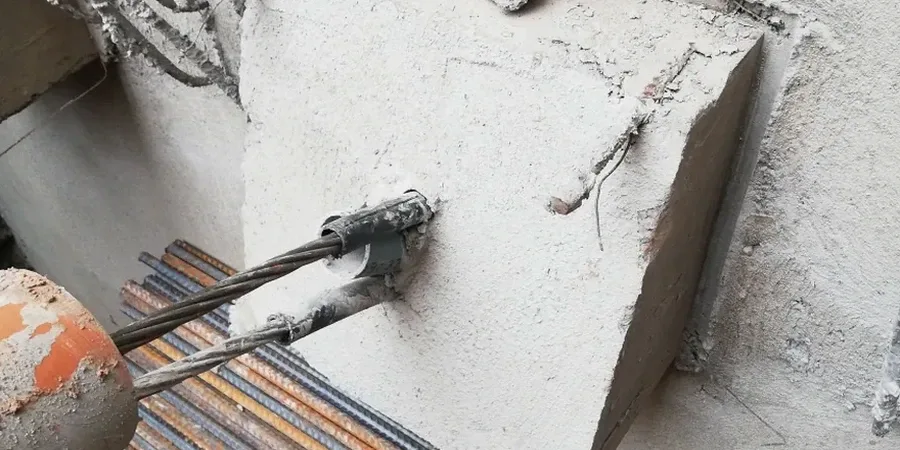

En Antofagasta muchas veces vemos que las excavaciones para edificios en el plan centro, entre calles como Matta y Latorre, exponen una roca muy diaclasada que alterna con bolsones de arena. Esa heterogeneidad obliga a diferenciar claramente entre el anclaje pasivo, que trabaja por fricción distribuida, y el activo, que recibe una precarga controlada. El primero funciona bien en la roca meteorizada de la formación La Negra, donde la relajación es mínima. El segundo es indispensable cuando el macizo está más sano y necesitamos limitar las deformaciones en la pantalla de contención desde el primer momento. Aplicamos la NCh1508 para verificar la estabilidad global y el arrancamiento, pero siempre ajustamos la adherencia nominal con ensayos de arrancamiento in situ, porque los valores tabulados no reflejan el efecto de la sal costera sobre la interfase lechada-roca. La protección anticorrosión, con doble vaina corrugada y sistema de inyección repetitiva, es parte del estándar local que hemos consolidado tras años de obra en este perfil salino.
Contexto geotécnico local
La terraza costera de Antofagasta, con una pendiente media del 2 al 5% hacia el mar, está compuesta por depósitos aluviales y eólicos con una concentración de sulfatos y cloruros que supera los 2000 ppm en algunos sectores del borde. El riesgo químico sobre los aceros de pretensado es el principal dolor de cabeza. Cuando un anclaje activo se instala sin un sistema de protección categoría K3, la corrosión bajo tensión puede generar una fractura frágil del torón en menos de cinco años. A esto se suma la sismicidad: Antofagasta registró un peak de aceleración de 0.38g durante el terremoto de Tocopilla en 2007, y esa demanda cíclica degrada la adherencia en la zona del bulbo si el suelo tiene finos salinos. Por eso en nuestra práctica nunca omitimos el ensayo de relajación a 72 horas sobre un anclaje de sacrificio, verificando que la pérdida de carga no exceda el 5% antes de dar por aprobado el lote.
Consultas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para una obra en Antofagasta?
El activo recibe una precarga controlada con gato hidráulico al instalarse, limitando las deformaciones de la estructura desde el inicio. El pasivo trabaja por fricción y se moviliza cuando el terreno empieza a deformarse. En Antofagasta preferimos el activo en muros de contención definitivos del plan centro, porque la roca fracturada de la formación La Negra puede presentar relajación diferida si no se confina de inmediato.
¿Qué norma chilena regula el diseño de anclajes?
La NCh1508:2014 «Geotecnia – Anclajes en suelo y roca» es la referencia principal. Además aplicamos la NCh2369 para las combinaciones sísmicas de carga y la NCh3171 para definir el nivel de protección anticorrosiva. En edificios habitacionales también se verifica el cumplimiento de la NCh433 en la estructura a contener.
¿Cómo afecta la salinidad del suelo de Antofagasta a los anclajes?
La alta concentración de cloruros y sulfatos en la terraza costera acelera la corrosión del acero de pretensado. Por eso especificamos un sistema de protección doble (vaina corrugada estanca más lechada de cemento con aditivos inhibidores) y en casos extremos usamos barras de acero inoxidable dúplex. Es una medida que encarece el insumo pero evita patologías graves a mediano plazo.
¿Cuál es el costo estimado del diseño de anclajes para un proyecto en Antofagasta?
El rango de honorarios por el diseño y la supervisión geotécnica de los anclajes se mueve entre $477.000 y $1.710.000, dependiendo de la envergadura del proyecto, la cantidad de líneas de anclaje proyectadas y la complejidad del perfil de suelo. Si la obra está sobre la terraza costera con presencia de sales, el estudio de durabilidad suma un costo adicional que se cotiza por separado.
